Detailní popis produktu
Roztomilý netopýr, který pomalu bliká očima.
- Jednoduché THT pájení
- Napájeno baterií CR2032 (Není součástí balení)j
- S ouškem na připnutí
Co najdu v balení?
- Plošný spoj (PCB)
- Součástky na pájení
- Jednoduchý návod
Jak to funguje?

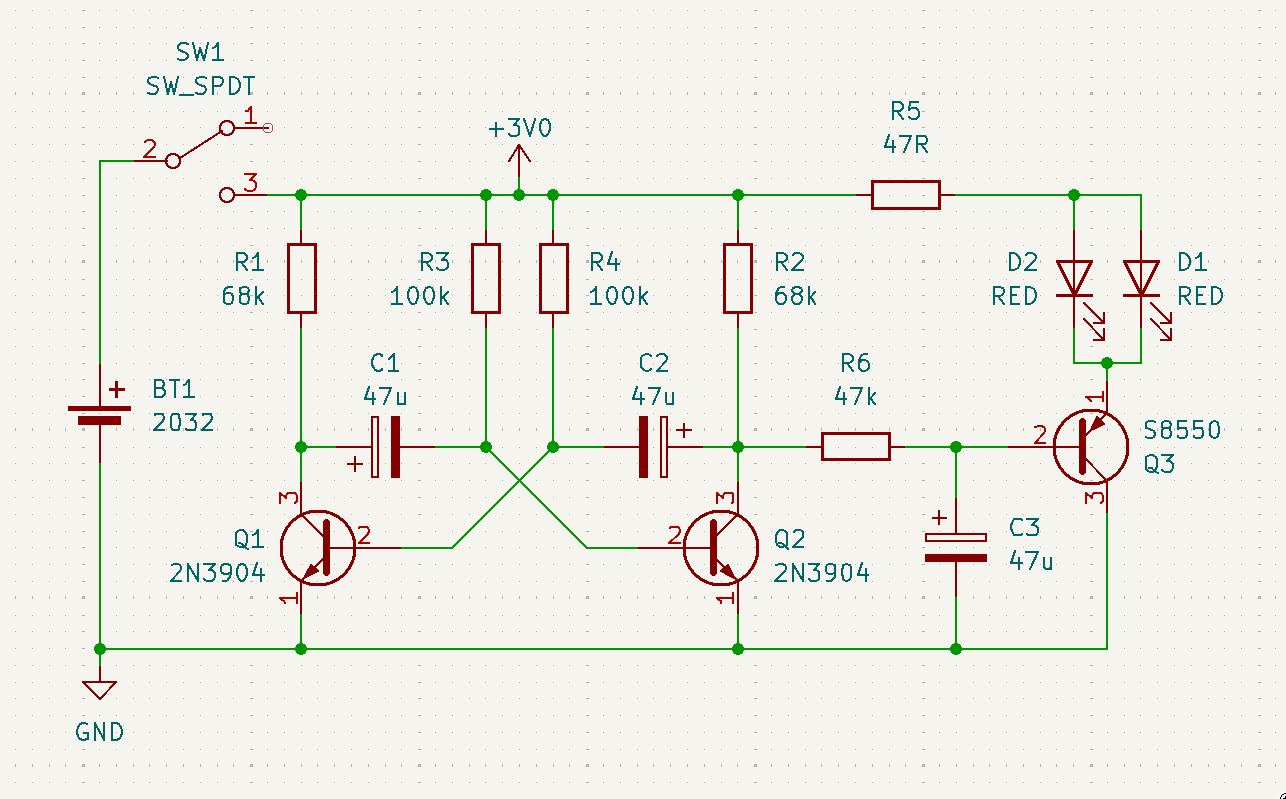

Schéma:
Hlavním obvodem je zde astabilní multivibrátor, který generuje periodickou vlnu. Ta je vedena přes RC filtr (R6, C3), který způsobuje efekt pozvolného blikání. Vyfiltrovaná vlna nakonec spíná tranzistor Q3, čímž rozsvěcí obě diody naráz.
Jak na to?
Jednoduchý návod obsahuje jen nejnutnější informace pro spájení stavebnice. Pokud hledáte informace o tom, jak začít pájet, doporučuji video: https://www.youtube.com/watch?v=3jAw41LRBxU (en)
Podrobný návod připravujeme.
Návod na pájení připravujeme.
